Kutistekalvotekniikka kaukolämpöjatkoksiin

Covalence valmistaa kutistekalvojärjestelmät esieristettyjen kaukolämpö- ja kaukokylmäputkien jatkosten tiivistykseen. Ristisilloitettu PE‑X-selkä ja kaksoisliima-ainejärjestelmä sulkevat kosteuden ulos jatkoskuoresta. Tuotteet on testattu ja sertifioitu EN‑489:2009-standardin mukaan (FFI).

EN‑489:2009RJS-EWPCP‑IVFOPSDHECErikoistuotteet

Tyyppitestaus ja todistukset →

Pyydä tarjous →040-502 9474Covalence, valmistajan sivut ↗
Tuotteet

Covalence, tuotteet

RJS-E

RJS-E

Kierrettävä kutistekalvo esieristettyjen kaukolämpöputkien jatkoskuorien tiivistykseen.

Kysy saatavuus
WPCP‑IV

WPCP‑IV

Sulkupaikka Covalencen kierrettäville kutistekalvoille.

32 nimikettä
FOPS

FOPS

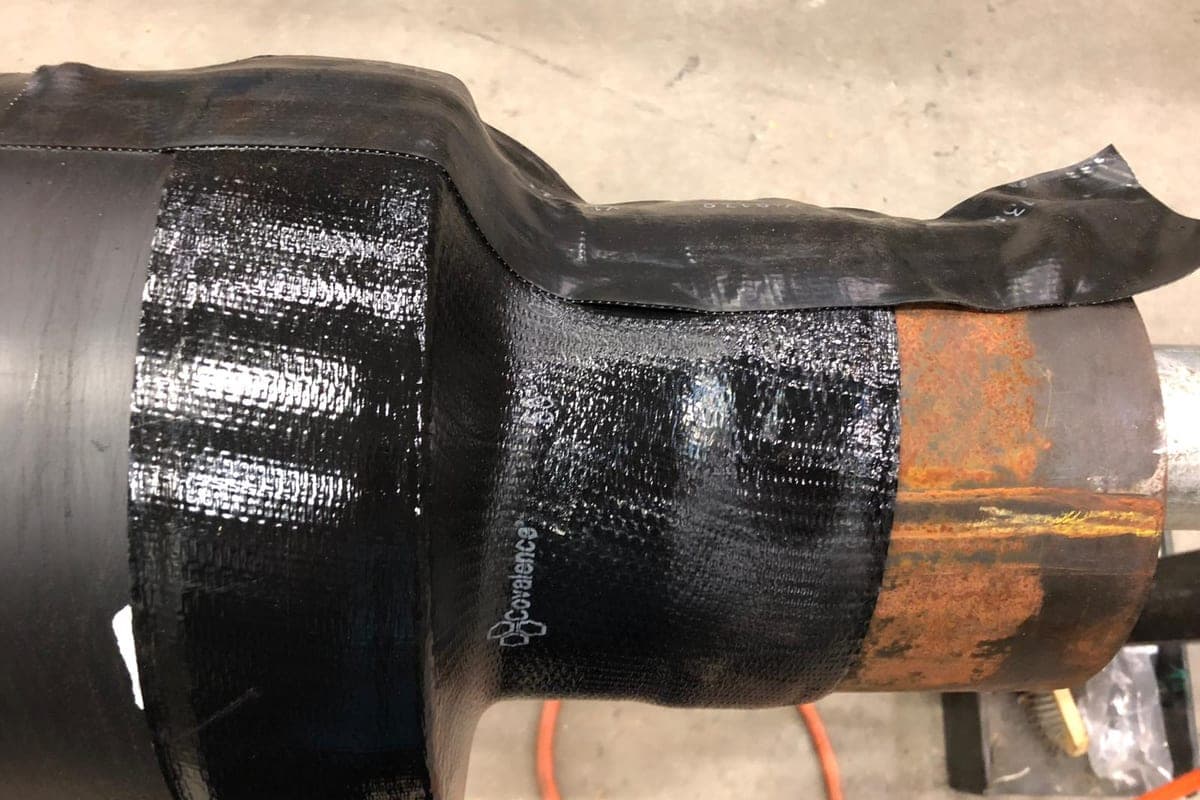

Kuumana asennettava sulkupaikka, joka tiivistää esieristetyn putken vaipan vaahdotusreiän PUR‑vaahdotuksen jälkeen ja pitää veden poissa eristeestä.

Kysy saatavuus
DHEC

DHEC

Päätykutiste esieristetyn putkilinjan päätteisiin: kutistuva kappale, joka sulkee vaipan pään ja estää veden pääsyn eristeeseen siellä, missä linja päättyy tai katkeaa.

23 nimikettä
Erikoistuotteet

Erikoistuotteet

Vakiovalikoiman rinnalla kulkee joukko erikoistuotteita, joita kysytään harvemmin mutta joilla on oma paikkansa.

106 nimikettä
Kaksoisliima

Reuna ankkuroi, keskusta tiivistää.

RJS-E:ssä on kaksi liimaa eri tehtäviin. Reunoissa korkean leikkauslujuuden sulateliima ankkuroi kalvon paikoilleen maan liikkeitä vastaan. Keskellä viskoelastinen tiivistemassa muodostaa varsinaisen kosteussulun ja täyttää pinnan epätasaisuudet.

RJS-E-kutistekalvon pitkittäisleikkaus jatkoksen kohdaltaLeikkauskuva jatkoksesta. Alimpana teräsputki, sen päällä PUR-eriste ja PE-suojaputki. Jatkoksen päälle kiedottu kutistekalvo, jonka selkä on ristisilloitettua polyeteeniä. Kalvon alapinnalla on kaksi eri liimaa: molemmissa reunoissa sulateliima ja keskellä viskoelastinen tiivistemassa.Jatkos12345KMP-0001
  1. 1Ristisilloitettu PE‑selkä
  2. 2Sulateliima, kalvon molemmissa reunoissa
  3. 3Viskoelastinen tiivistemassa, keskellä
  4. 4Suojaputki, PE
  5. 5PUR‑eriste ja teräsputki
KMP-0001. Pitkittäisleikkaus jatkoksesta: reunoissa sulateliima, keskellä viskoelastinen tiivistemassa.
Mitat ja nimikkeet

Koko ja nimike samassa taulukossa

Nämä ovat Kampekin omasta tuoteluettelosta. Ota rivin nimike ja pyydä sillä tarjous, niin sitä ei tarvitse kirjoittaa uudelleen. Saatavuus vahvistetaan tarjouksen yhteydessä.

WPCP‑IV-saumalappu

Leveydet eivät kata samoja pituuksia. Viiva tarkoittaa, ettei kyseistä yhdistelmää ole luettelossa.

WPCP‑IV: pituus ja leveys, sekä kunkin yhdistelmän nimike
Pituus (mm)Leveys 100 mmLeveys 150 mm
153WPCP-IV-100X153(S50)–
170WPCP-IV-100X170(S50)WPCP-IV-150X170(S50)
190WPCP-IV-100X190(S50)WPCP-IV-150X190(S50)
218WPCP-IV-100X218(S50)WPCP-IV-150X218(S50)
255WPCP-IV-100X255(S50)WPCP-IV-150X255(S50)
283WPCP-IV-100X283(S50)WPCP-IV-150X283(S50)
298WPCP-IV-100X298(S50)–
320WPCP-IV-100X320(S50)WPCP-IV-150X320(S50)
430–WPCP-IV-150X430(S50)
438WPCP-IV-100X438(S50)WPCP-IV-150X438(S50)
638WPCP-IV-100X638(S50)WPCP-IV-150X638(S50)
768WPCP-IV-100X768(S50)WPCP-IV-150X768(S50)
898WPCP-IV-100X898(S50)WPCP-IV-150X898(S50)

DHEC‑päätykutiste

Kokonumero on luettelon oma sarjanumero, ei millimetrimitta. Lähde ei kerro mitä se mittaa.

DHEC‑päätykutisteet: koko ja nimike
KokoNimike
2000DHEC-2000(C30)
2060DHEC-2060(C30)
2100DHEC-2100(C30)
2200DHEC-2200(C30)
2300DHEC-2300(C30)
2340DHEC-2340(C30)
2400DHEC-2400(C35)
2500DHEC-2500(C30)
2600DHEC-2600(C20)
2630DHEC-2630(C30)
2700DHEC-2700(C30))
2800DHEC-2800(C20)
2900DHEC-2900(C20)
3000DHEC-3000(C15)
3200DHEC-3200(C20)
3250DHEC-3250(C20)
3250-P604DHEC-3250-P604(C20)
3280DHEC-3280(C20)
3300DHEC-3300(C20)
3350-01DHEC-3350-01(C20)
3350-02DHEC-3350-02(C20)
3350-03DHEC-3350-03(C18)
3360-01DHEC-3360-01(C22)
Piirustukset

Sulkupaikka ja päätyrakenne

WPCP‑IV-saumalapun poikkileikkaus kutistekalvon limisauman kohdaltaPoikkileikkaus putken ympäri. Keskellä suojaputki, sen ympärillä kiedottu kutistekalvo. Kalvon päät menevät päällekkäin yläreunassa ja muodostavat pitkittäisen limisauman. Sauman päälle asennetaan WPCP‑IV-saumalappu, jossa on sama ristisilloitettu HDPE‑selkä ja sama liimarakenne kuin itse kalvossa.Leveys 100 tai 150 mm12345KMP-0002
  1. 1Suojaputki, PE
  2. 2Kierretty kutistekalvo: selkä ja liima
  3. 3Kalvon pitkittäinen limisauma
  4. 4WPCP‑IV-saumalappu sauman päällä
  5. 5Sama ristisilloitettu HDPE‑selkä ja liima kuin kalvossa
KMP-0002. Kierretty kalvo jättää pitkittäisen limisauman. WPCP‑IV-saumalappu sulkee sen samalla rakenteella kuin kalvo itse.
DHEC-päätykutisteen pitkittäisleikkaus esieristetyn linjan päätteestäLeikkaus linjan päätteestä. Vasemmalla esieristetty putki: teräsputki, PUR‑eriste ja PE‑suojaputki. Oikealla teräsputki jatkuu eristämättömänä. Suojaputki ja eriste päättyvät, jolloin eristetila jäisi auki. DHEC‑päätykutiste kutistetaan suojaputken päältä alas teräsputkelle ja sulkee tämän välitilan, jolloin vesi ei pääse eristeeseen.Esieristetty putkiEristämätön putki12345KMP-0005
  1. 1Suojaputki, PE
  2. 2PUR‑eriste
  3. 3DHEC‑päätykutiste suojaputkelta teräsputkelle
  4. 4Kutiste tiivistyy teräsputkea vasten
  5. 5Teräsputki jatkuu eristämättömänä
KMP-0005. Linjan päätteessä suojaputki ja eriste loppuvat. DHEC‑päätykutiste sulkee eristetilan teräsputkea vasten.

Tarvitsetko nimikkeen tai tilauskoodin? Koko tuoteluettelo on haettavissa. Tuoteluettelo →

Käyttökohteet

Missä tätä käytetään

  • Kaukolämpöjatkosten tiivistys ja korroosiosuojaus
  • Kaukokylmäverkot
  • Vesijohtoverkot
  • Öljy- ja kaasuputkien liitokset
Kun jatkos vuotaa, katu kaivetaan auki. Kaasuputkessa seuraukset ovat ihan toista tasoa.
Vikaantumisen kustannus
Usein kysytyt kysymykset

Covalence, usein kysyttyä

Mihin Covalencen kutistekalvoja käytetään?
Covalencen kutistekalvoilla tiivistetään esieristettyjen kaukolämpö- ja kaukokylmäputkien jatkoskuoret. Ne sulkevat kosteuden pois jatkoksesta ja suojaavat eristettä. Soveltuvat myös vesijohtoverkkojen sekä öljy- ja kaasuputkien liitoksiin.
Mihin standardiin Covalence on testattu?
RJS-E ja FOPS on testattu EN‑489:2009-standardin mukaan FFI:ssä. EN 489 määrittää esieristettyjen kaukolämpöputkien jatkosten vaatimukset, joten tuotteet ovat suoraan spesifioitavissa kaukolämpöurakoihin.
Mille suojaputken halkaisijoille RJS-E sopii?
RJS-E kattaa suojaputken halkaisijat 90–1200 mm. Kalvoa on saatavilla leveyksinä 230–900 mm. Oikean koon valinnassa autamme tarjouksen yhteydessä.
Mikä on Permanent Change Indicator?
Se on kalvon selän kohokuvio, joka häviää, kun oikea kutistuslämpötila on saavutettu. Sen avulla asennuksen onnistuminen voidaan tarkastaa silmämääräisesti jälkikäteen, ilman erillistä mittausta.
Mihin käyttölämpötilaan Covalence kestää?
RJS-E:n käyttölämpötila on enintään 50 °C, ja laajenemistyynyn alla 60 °C. Arvot perustuvat valmistajan datalehteen ja vastaavat kaukolämpöjatkosten käyttöolosuhteita.
Mistä saa Covalencen tuotetiedot ja asennusohjeet?
Ajantasaiset datalehdet ja asennusohjeet löytyvät Seal for Lifen sivuilta, joille linkitämme suoraan. Kampek auttaa tuotevalinnassa ja asennukseen liittyvissä kysymyksissä puhelimitse.
